CURA 품질 Quality 선의 두께 Line Width 설정 의미 방법

3D 프린팅을 하기 위해서 CURA를 실행하면,

다양한 설정 항목을 볼 수 있습니다.



설정항목을 정확히 이해하면,

어이없는 실수 또는 실패를 줄일 수도 있습니다.

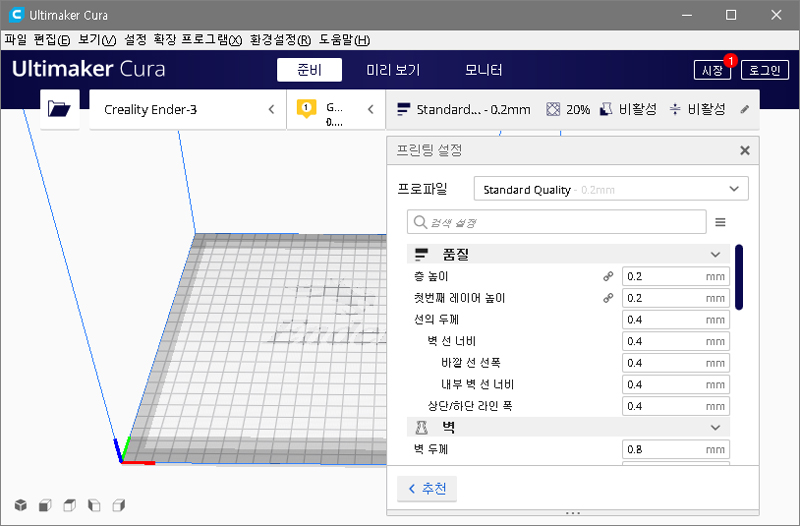

CURA 큐라의 설정항목 중에서 품질 또는 Quality 에서 Line Width와 관련된 설정항목들은 아래와 같습니다.

Line Width와 관련된 항목은 노즐의 두께에 큰 영향을 받습니다.

노즐의 두께를 설정하면, CURA에서 자동으로 설정 값들을 변경하는 항목들이 많은데,

선의 두께 또한 자동으로 설정됩니다.



1. 위의 선의 두께는,

CURA를 설치할때 초기 설정 입력하는 노즐의 내경에 의해 결정됩니다.

노즐의 내경을 0.4mm로 설정하였기 때문에, 선의 두께 (Line Width)가 0.4mm로 설정된 것입니다.



필라멘트를 압출하는 노즐 구멍 내경의 두께가 0.4mm이기 때문에, 출력되는 선의 두께가 0.4mm가 되는 것입니다.



2. 벽 선 너비 Wall Line Width

벽 선 너비는 벽 선 두께로 표현됩니다. 번역 오류인듯 합니다.

벽 선은 정육변체를 프린팅한다고 예를 들면,

벽 선은 표면을 포함하는 부분으로서 표면을 따라서 안쪽으로 겹겹이 쌓은 선들을 의미합니다.

벽 선 너비는 선의 두께와 같은 노즐 구멍 내경을 사용하여 결정되므로,

벽 선 너비는 선의 두께와 같은 값을 가집니다.



3. 바깥 선 선폭 Outer Wall Line Width

바깥 선 선폭은 바깥 선 너비  또는 바깥 선 두께로 표현될 수 있습니다. 번역 오류입니다.

바깥 선은 벽선 중에서 표면에 해당한 선을 의미합니다.

바깥 선 또한 선의 두께와 같은 노즐 구멍 내경을 사용하여 결정되므로,

바깥 선 선폭은 선의 두께와 같은 값을 가집니다.



4. 내부 벽 선 너비 Inner Wall(s) Line Width

내부 벽 선 너비는 내부 선 선폭 또는 내부 선 두께로 표현될 수 있습니다. 물론 번역 오류입니다.

내부 벽 선은 벽선 중에서 바깥 선을 제외한 나머지 선들을 의미 합니다.

내부 벽 선 또한 선의 두께와 같은 노즐 구멍 내경을 사용하여 결정되므로,

내부 벽 선 너비는 선의 두께와 같은 값을 가집니다.



5. 상단/하단 라인 폭 Top/Bottom Line Width

하단 라인은 첫번째 레이어 또는 3d 디자인의 바닥면으로서 압출 프린팅 된 부분의 라인을 의미합니다.

상단 라인은 3d 디자인의 윗면의 표면 해당하는 면입니다.

즉, 상단/하단 라인 폭은 선의 두께와 같은 노즐 구멍 내경을 사용하여 결정되므로,

상단/하단 라인 폭는 선의 두께와 같은 값을 가집니다.
