CURA 이동 리트렉션 세부 옵션 의미 및 3D 프린팅 설정 옵션

3D 프린터에 슬라이서 프로그램인 CURA에서 출력한 .gcode 파일을 입력해주면 3D 프린팅이 시작됩니다.

CURA 프로그램은 3D 프린팅을 시작할때

어떤 방식으로 3D 프린팅 진행할지 결정하는 프로그램이라 할 수 있으며,

사용자가 3D 프린팅 방식을 선택할 수 있수 있도록

프린팅 설정 창에서 다양한 설정 항목을 리스트로 나열하고 있습니다.

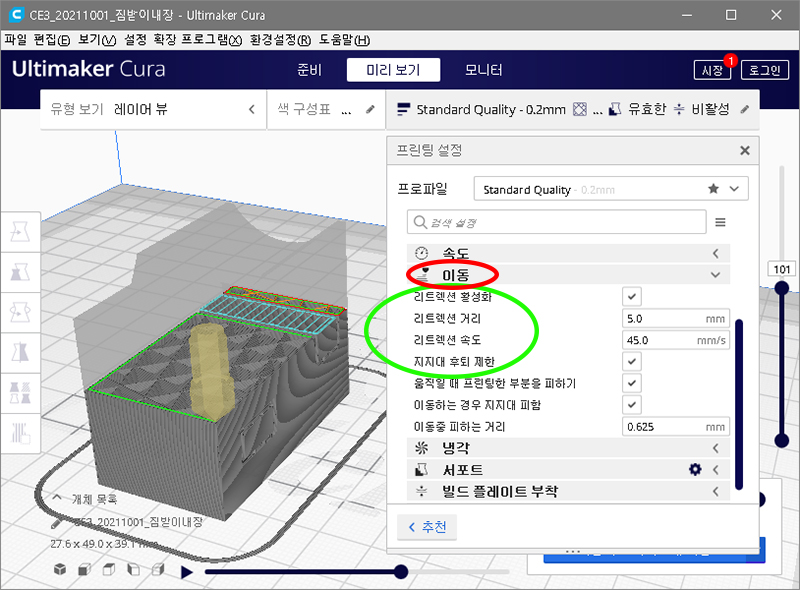

프린팅 설정 항목 중에서

이동 이라는 설정 항목은

X축 Y축 Z축 리트렉션 등을 이동하는 방식을 선택하는 설정 입니다.



여기서의 이동의 의미는

노즐에서 필라멘트를 압출하지 않을 때의 X축 또는 Y축으로 이동하는 것을 의미합니다.

또한, X축 Y축 뿐만 아니라, Z축과 필라멘트의 압출 또는 흡입 축을 이동하는 것도 포함합니다.

즉, 모터를 이용한 이동을 모두 포함합니다.



1. 리트렉션 활성화 Enable Retraction

리트렉션은

필라멘트를 압출하면서 프린팅한 위치부터 다음의 압출 프린팅하기 직전의 위치까지

노즐의 위치가 이동해야하는데,

이때 노즐 내부의 필라멘트를 흡입하는 것을 의미합니다.

즉, 필라멘트가 압출할때 노즐 밖으로 나오는 것과는 반대방향 노즐의 안쪽으로 들어가는 것입니다.



즉, 압출 프린팅한 직후, 리트렉션을 하지 않고, 다음의 압출 프린팅 위치까지 이동하면,

노즐내부의 필라멘트가 압출 프린팅한 직후부분에서 당겨져서 다음 압출 프린팅 위치까지 쭈욱 늘어지게 됩니다.

이것은 온도와 필라멘트의 특성에 의해 늘어지는 정도가 다양합니다.



그러나, 리트렉션을 어떻게 하느냐에 따라서,

늘어지게 되는 부분이 없어지게할 수도 있습니다.



때문에 특수한 경우를 제외하면,

대부분은 리트렉션 활성화를 체크(선택) 합니다.





2. 리트렉션 거리 Retraciton Distance

리트렉션을 활성화 체크했을 때,

리트렉션을 실행할 때

필라멘트를 노즐 안쪽으로 몇 mm 정도 흡입할지를 결정하는 항목입니다.



예를 들어,

5mm 를 입력했으면

리트렉션할 때 필라멘트를 5mm 정도 노즐 안쪽으로 흡입 또는 잡아당깁니다.





3. 리트렉션 속도 Retraction Speed

리트렉션을 활성화 체크 했을 때,

리트렉션을 실행할 때

어떤 속도로 필라멘트를 노즐 안쪽으로 흡입할지 또는 잡아당길지 결정하는 항목입니다.



예를 들어,

45 mm/s를 입력했으면

리트렉션할 때 45mm/s의 속도로 필라멘트를 노즐 안쪽으로 잡아당기는 것입니다.





4. 지지대 후퇴 제한 Limit Support Retractions

지지대는 서포트를 의미합니다.



서포트를 프린팅할 때 리트렉션을 실행하지 않겠다는 옵션입니다.

즉, 체크를 하면, 서포트를 프린팅할때는 리트렉션을 실행하지 않는 것이고,

체크를 하지 않으면, 서포트를 프린팅할 때에도 리트렉션을 실행합니다.
