Cura 설정 옵션 위 아래 Top Bottom 의미 설정 방법

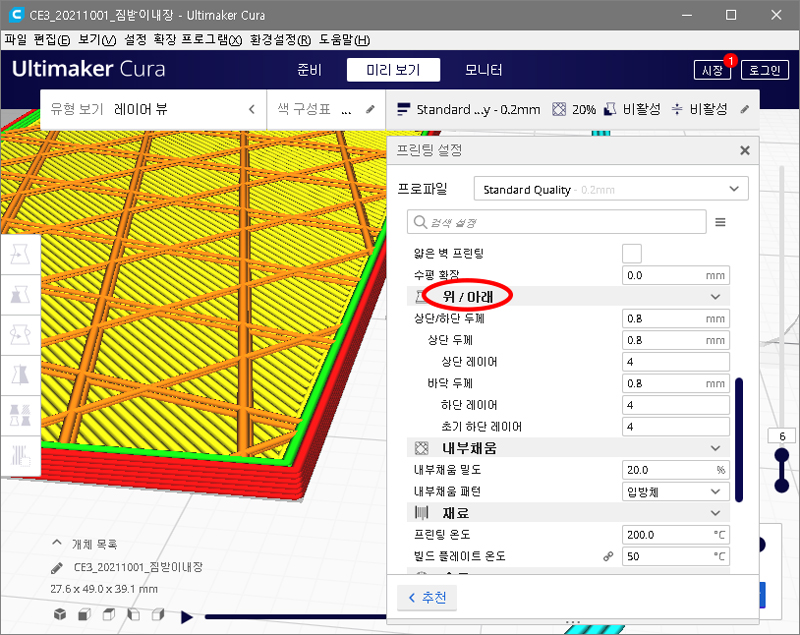

3D 프린팅 슬라이스 프로그램인 Cura를 실행하면

오른쪽에는 설정 옵션들이 펼쳐져 보입니다.

위 / 아래 설정 옵션은 그중 하나의 항목입니다.



먼저 벽에 대해서 예를 들어 설명하자면,
벽은 정육면체를 3D 프린팅 하려고 할때 옆면의 표면을 포함하고,
표면을 따라서 안쪽으로 겹겹이 프린팅하는 표면에 붙은 안쪽 면들 또는 선들도 포함합니다.



위 / 아래는

위 는 윗면 층, 위면 레이어, 또는 위를 향하는 벽,

아래는 바닥면 층, 아래면 레이어, 바닥을 향하는 벽 을 의미한다고 볼 수 있습니다.





위/아래 Top/Bottom



1. 상단/하단 두께 Top/Tobbotm Thickness

상단은 위 레이어, 상 층 이라고 할 수 있으며,

하단은 아래 레이어, 하단 레이어, 하 층, 바닥 면 층이라고 할 수 있습니다.

상단/하단 두께는 품질 옵션 항목에서 층 높이의 배수로 설정합니다.

즉 상단/하단 두께를 0.8mm라고 하면 층 높이 0.2mm이므로 4층이 되는 것입니다.



2. 상단 두께 Top Thickness 및 상단 레이어 Top Layers

앞의 상단/하단 두께를 설정하면, 상단 두께는 자동으로 같은 값으로 입력됩니다.

그러나, 별도로 변경 입력 가능합니다.



상단/하단 두께를 0.8mm로 입력했어도,

상단 두께를 1mm하면 1mm로 프린팅이 진행됩니다.



상단 레이어는 상단 두께를 설정할때 자동으로 계산됩니다.

상단 두께가 0.8mm 이며, 층 높이가 0.2mm이므로 층이 4개가 되므로,

상단 레이어는 4가 됩니다.



2. 바닥 두께  Bottom Thickness 및 하단 레이어 Bottom Layers

바닥 두께는 상단 두께와 같은 방식으로 설정 및 계산됩니다.



앞의 상단/하단 두께를 설정하면, 하단 두께는 자동으로 같은 값으로 입력되지만,

별도로 변경 입력 가능합니다.
